Введение
Сварка — это не просто процесс соединения двух кусков стали. Это фундамент современной цивилизации. Без сварных швов остановились бы стройки небоскребов, замерли бы промышленные конвейеры, вышли бы из строя магистральные трубопроводы и разрушились бы крупные инфраструктурные конструкции. За последние 10 лет технология шагнула от простого плавления электрода до лазерной сварки в невесомости на орбите МКС.
В этом руководстве мы разберем основные методы сварки с точки зрения инженера-производственника, сравним их экономическую эффективность и поможем выбрать оборудование, которое окупит себя за один строительный сезон.
Физика процесса: что происходит в сварочной ванне
Независимо от метода, суть сварки заключается в создании неразъемного соединения путем установления межатомных связей между свариваемыми частями. Для этого необходимо:
- Нагреть металл до температуры плавления или пластического состояния.
- Преодолеть оксидную пленку, которая мгновенно образуется на поверхности любого металла при контакте с кислородом воздуха.
- Защитить расплав от атмосферного азота и водорода, которые вызывают пористость и хрупкость шва.
- Обеспечить кристаллизацию без внутренних напряжений.
Именно способы решения этих четырех задач определяют выбор технологии для конкретной производственной задачи.
Ищете кто оказывает услуги сварки металла?
Найдите исполнителя в каталоге предприятий портала
Рейтинг и отзывы помогут с выбором
Часть 1. Основные способы сварки: от классики до высоких технологий

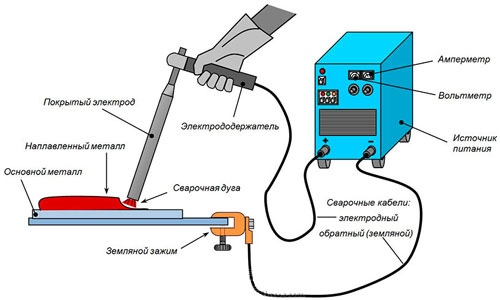

Ручная дуговая сварка покрытыми электродами (РДС / MMA)
Самый старый, самый живучий и самый универсальный метод. Электрическая дуга горит между металлическим стержнем — электродом с обмазкой — и изделием. Обмазка при сгорании выделяет защитные газы и образует слой шлака.
Плюсы: автономность — инвертор работает от обычной розетки или генератора, дешевизна оборудования, возможность варить ржавый и грязный металл, работа в любом пространственном положении.
Минусы: низкая производительность, необходимость удалять шлак после каждого прохода, зависимость качества от квалификации сварщика — «трясущиеся руки» сразу видны на шве.
Где применяется: монтаж заборов, ремонт сельхозтехники в поле, строительство частных домов, монтаж металлоконструкций вдали от сетей.
Полуавтоматическая сварка в среде защитных газов (MIG/MAG)
Лидер рынка серийного производства. Проволока подается автоматически через горелку, а сопло вокруг нее обдувает зону сварки газом — аргоном, углекислотой или их смесями. В России чаще всего используется смесь 80% Ar + 20% CO₂ — она дает минимальное разбрызгивание и красивый чешуйчатый шов.
Плюсы: высочайшая скорость — в 3–4 раза выше, чем у РДС, отсутствие шлака, чистый шов, минимальная последующая обработка.
Минусы: требуются газовые баллоны, что проблематично на ветру; процесс чувствителен к сквознякам, поскольку газ выдувается из зоны сварки; обслуживание механизма подачи проволоки обходится дороже.
Где применяется: автопром, производство вентиляционных систем, изготовление металлической мебели, вагоностроение.

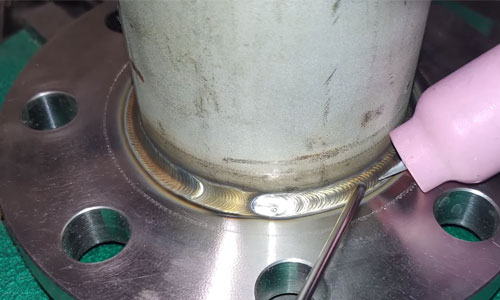

Аргонодуговая сварка неплавящимся электродом (TIG)
Эстетика и прецизионность. Дуга горит между вольфрамовым электродом и деталью в среде инертного аргона. Присадочный материал подается в ванну вручную второй рукой.
Плюсы: идеальный контроль над процессом, возможность варить тончайшие металлы от 0,5 мм, отсутствие брызг, высочайшее качество шва, возможность работы с титаном, алюминием и нержавеющей сталью.
Минусы: крайне низкая скорость, необходимость высокой квалификации оператора — правая рука ведет горелку, левая подает присадок, дороговизна чистого аргона.
Где применяется: производство полотенцесушителей сложного дизайна, пищевое оборудование, выхлопные системы спорткаров, авиастроение.
Плазменная сварка (Plasma)
Улучшенная версия TIG. Электрод спрятан внутри корпуса плазмотрона, а дуга обжимается узким соплом, превращаясь в плазму — четвертое состояние вещества с температурой до 30 000 °C. Это позволяет локально проплавлять металл большой толщины с минимальной зоной термического влияния (ЗТВ).
Газопламенная сварка (ацетилен-кислород)
Динозавр промышленных технологий. Металл греется пламенем сгорания горючего газа. Сегодня метод практически вытеснен электросваркой, но сохраняет нишу при ремонте чугунных блоков двигателей благодаря мягкому нагреву и при монтаже трубопроводов в условиях полного отсутствия электричества.
Высокотехнологичные методы (Fiber Laser, Friction Stir Welding)
Оптоволоконная лазерная сварка: луч мощностью в несколько киловатт передается по оптоволокну. Скорость обработки чрезвычайно высока. Шов получается микроскопическим, деформации отсутствуют. Метод используется в автомобилестроении и производстве строительных материалов и бытовой техники. Оборудование стоит миллионы, но окупается на больших объемах.
Сварка трением с перемешиванием (FSW): твердый вращающийся инструмент буквально перемешивает две детали, не доводя их до плавления. Соединение получается прочнее основного металла. Метод применяется при сборке топливных баков ракет и корпусов скоростных поездов.
Часть 2. Оборудование: как выбрать рабочую лошадку
Выбор аппарата зависит не от бренда, а от коэффициента рабочего времени — ПН, продолжительности нагрузки — и типа силовой электроники.
Инверторы MOSFET vs IGBT
Современный сварочник — это силовой компьютер. Внутри него транзисторы переключаются с частотой 20–100 кГц.
- MOSFET: старее, крупнее, чувствительнее к пыли и скачкам напряжения. Встречаются в самых бюджетных моделях.
- IGBT: современный стандарт. Выдерживают жесткие перегрузки, лучше работают при низких температурах, имеют меньший размер радиаторов охлаждения.
На что смотреть в паспорте, кроме цены
- Класс защиты IP. Для стройки ищите минимум IP23. Аппарат с IP21 может выйти из строя при эксплуатации в сильно запыленном цехе.
- VRD (Voltage Reduction Device). Функция снижения холостого напряжения до безопасных 12–24 В. Критически важна для работы внутри металлических резервуаров и во влажной среде.
- Синергетическое управление. Алгоритмы, при которых сварщику достаточно выставить толщину металла и тип проволоки, а аппарат сам подберет напряжение и индуктивность. Полезная функция для обучения новых кадров.
- Жидкостное охлаждение (БВО). Если цикл работы превышает 6 минут из 10 — ПН более 60%, блок водяного охлаждения горелки обязателен. Воздушные радиаторы не справятся с отводом тепла на токах свыше 250 А.
Расходники, о которых забывают новички
- Газовые редукторы с ротаметром. Обычный пружинный манометр показывает давление в баллоне, но не определяет, сколько газа реально выходит из наконечника. Только ротаметр — поплавок в колбе — гарантирует контроль расхода газа и защиту от пор.
- Контактные наконечники. Изнашиваются быстрее всего. Использование медно-вольфрамовых сплавов увеличивает срок их службы втрое по сравнению с дешевой электротехнической медью.
Часть 3. Сравнение методов: сводная таблица эффективности
| Параметр | РДС (MMA) | Полуавтомат (MIG/MAG) | Аргон (TIG) | Лазер (Fiber) |
|---|---|---|---|---|
| Скорость наплавки | Низкая | Высокая | Очень низкая | Экстремальная |
| Порог входа (скилл) | Средний | Низкий/Средний | Высокий | Автоматизировано |
| Стоимость метра шва | Минимальная | Средняя | Высокая | Максимальная (инвестиции) |
| Работа с тонким металлом (<1 мм) | Невозможно | Сложно | Идеально | Идеально |
| Работа на улице | Отлично | Плохо (ветер) | Удовлетворительно | Невозможно |
| Чистота шва | Грязно (шлак) | Чисто | Стерильно | Стерильно |
| Деформации изделия | Значительные | Средние | Минимальные | Отсутствуют |
Как читать эту таблицу бизнесу
Если вам нужно приварить 50 петель к гаражным воротам — покупайте инвертор РДС. Стоимость работ будет стремиться к стоимости потраченных электродов. Если вы открываете цех по производству стеллажей — только полуавтомат. Экономия на человеко-часах покроет стоимость аппарата за 3 месяца. Если вы делаете кастомные кофры для мотоциклов Harley-Davidson — забудьте про остальное, берите AC/DC TIG. Заказчик платит за красоту обратного валика — обратной стороны шва.
Часть 4. Экономика дефектов: почему дешевая сварка обходится дороже
Главная ошибка начинающих производств — экономия на подготовке кромок и чистоте материала. Согласно ГОСТ 14771 и ISO 5817, существуют уровни качества B, C и D.
- Уровень D — строительный допуск: прощает небольшие поры и чешуйчатость. Подойдет для забора СНТ.
- Уровень B — авиационный допуск: не прощает ничего. Любой кратер, любое изменение цвета алюминия — побежалость — считается браком.
Типовой расчет потерь: предположим, рабочий сэкономил 5 минут на зачистке ржавчины перед сваркой двутавровой балки. Через год эксплуатации в месте непровара из-за включений оксидов возникает усталостная трещина. Демонтаж балки, аренда крана, закупка нового металлопроката и повторный монтаж обходятся предприятию в сумму, превышающую годовую зарплату этого рабочего.
Правило ЛКИ (Лучшие Курсы Инженеров): время, затраченное на подготовку — разделку кромок V или X под углом 60°, снятие фасок, обезжиривание ацетоном, — всегда меньше времени, затраченного на переварку брака.
Часть 5. Безопасность: невидимая угроза
Помимо очевидных искр и УФ-излучения — «поймать зайчика» означает профессиональную офтальмологическую травму сварщиков, — существует три скрытых фактора риска:
- Озон (O₃). Образуется при реакции УФ-света с воздухом. Разрушает легочную ткань. Обязательна вытяжная вентиляция, расположенная в 30–40 см от сварочной ванны.
- Гексафторид серы (SF₆) и марганец. При сварке оцинкованных металлов выделяется цинковый дым, вызывающий лихорадку металлического дыма. При сварке высокопрочных сталей выделяются пары марганца, ведущие к нейродегенеративным изменениям. Используйте респираторы класса FFP3, обычные лепестковые респираторы здесь бесполезны.
- Водородное охрупчивание. При попадании влаги на горячий шов водород внедряется в структуру стали, создавая колоссальное внутреннее давление. Шов может лопнуть спустя сутки после остывания, причем бесшумно. Всегда прогревайте электроды в печи прокалки.
Хотите узнать стоимость сварки металла?
Разместите заказ на портале, исполнители откликнутся сами
Это бесплатно и займет всего пару минут
Заключение
Универсального метода сварки не существует. Выбор технологии — это всегда компромисс между стоимостью оборудования, скоростью производства и требованиями к надежности конструкции.
Для малого бизнеса и выездных бригад золотой серединой остается связка хорошего инвертора РДС для прихваток и форс-мажоров и надежного синергетического полуавтомата для основной массы швов.
Крупному капиталоемкому производству пора смотреть в сторону волоконных лазеров и роботизации. По данным аналитиков отрасли, переход на автоматизированную лазерную ячейку снижает себестоимость сварочного узла в автомобилестроении на 18–22% уже в первый год внедрения за счет исключения человеческого фактора и отказа от последующей рихтовки геометрии кузова.
Инвестируйте не в дешевые электроды, а в обучение персонала и качественную вентиляцию. Качественный шов виден не только глазом контролера ОТК, но и кошельком собственника бизнеса в конце финансового года.
